جزئیات محصول:
پرداخت:
|
| مدل: | WS2815B | ولتاژ: | 9.5V-13V |
|---|---|---|---|
| زاویه دید (°): | 120 درجه | اندازه بسته: | SMD 5050 6PIN |
| مصرف برق: | 0.1 ~ 0.18 وات | مولفه های: | 8 بیت 256 خاکستری |
| جاری: | 12 میلی آمپر | نوع تراشه: | SMD5050-RGB، آی سی داخلی |
| برجسته کردن: | تراشه های پیکسل LED DC12V,تراشه های پیکسل LED SMD5050 RGB,WS2815B تراشه های پیکسل LED,SMD5050 RGB LED Pixel Chips,WS2815B LED Pixel Chips |
||

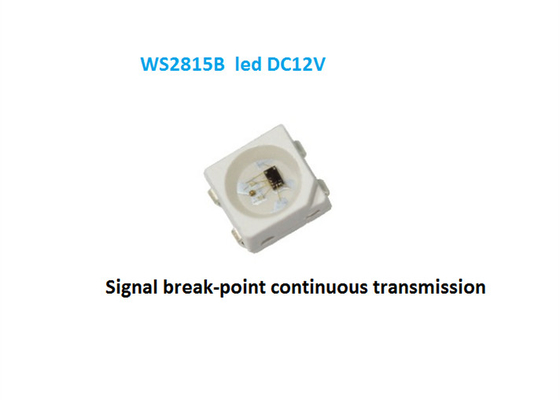

DC12V WS2815B نقطه شکستن IC داخلی منبع نور قابل دسترسی SMD5050 RGB تراشه های پیکسل LED
ویژگی ها و مزایا از WS2815B کنترل هوشمند منبع نور LED یکپارچه
1مدار کنترل و تراشه RGB در یک قطعات 5050 یکپارچه شده اند تا یک پیکسل کنترل خارجی را تشکیل دهند.
2. ولتاژ منبع برق 12V می تواند به طور موثر جریان کار کل پیکسل را کاهش دهد، کاهش افت ولتاژ صفحه مدار،و به حداکثر رساندن ثبات نور مخلوط زمانی که پیکسل در یک فاصله طولانی منتقل می شود.
3استفاده از مدار تغییر شکل سیگنال برای دستیابی به شکل موج سیگنال و هیچ تحریف شکل موج سیگنال رخ نمی دهد.
4هر پیکسل از سه رنگ اصلی می تواند 256 روشنایی نمایش، کامل 16777216 رنگ نمایش کامل رنگ، و فرکانس اسکن 2KHz است.
5. سيگنال انتقال بندر به صورت تک خط
6. هر دو نقطه فاصله بیش از 5 متر انتقال سیگنال بدون هیچ مدار افزایش.
7. هنگامی که نرخ تازه سازی 30fps است، تعداد آبشار کمتر از 1024 پیکسل نیست.
8اطلاعات را با سرعت 800 کيلو بيت در ثانيه ارسال کنيد
9رنگ نور بسیار ثابت و مقرون به صرفه است.
درخواست ها
توضیحات کلی

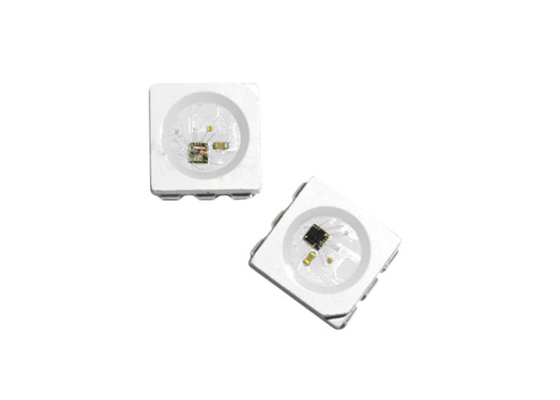

WS2815B یک منبع روشنایی LED کنترل هوشمند است که مدار کنترل و تراشه RGB در یک بسته ادغام شده است
از 5050 قطعات. آن داخلی شامل هوشمند داده های پورت دیجیتال قفل و سیگنال تغییر شکل تقویت درایو
همچنین شامل یک نوسان دهنده داخلی دقیق و یک بخش کنترل ولتاژ قابل برنامه ریزی جریان ثابت، به طور موثر
اطمینان از ارتفاع رنگ نقطه پیکسل نور سازگار است.
یک پیکسل، آن را بر روی نمایش کل رنگ تاثیر نمی گذارد. پروتکل انتقال داده استفاده از حالت ارتباطی NZR واحد. پس از پیکسل قدرت بر روی تنظیم مجدد، پورت DIN
داده ها را از کنترل کننده دریافت کنید، پیکسل اول داده های 24 بیتی اولیه را جمع آوری می کند و سپس به قفل داده های داخلی ارسال می شود، داده های دیگر
که با تغییر شکل توسط سیگنال داخلی تغییر شکل مدار تقویت شده به پیکسل زیرسطح بعدی از طریق پورت DO ارسال می شود. پس از انتقال برای هر پیکسل، سیگنال به 24 بیت کاهش می یابد.پیکسل از تکنولوژی انتقال تغییر شکل اتوماتیک استفاده می کند.، که باعث می شود
تعداد پیکسل های آبشار محدود به انتقال سیگنال نیست، فقط به سرعت انتقال سیگنال بستگی دارد.فرکانس فریم پایین و بدون فلکر در دوربین ویدیویی اچ دی ظاهر می شود، خیلی خوبه
مناسب برای محصولات تلفن همراه با سرعت بالا. زمان تنظیم مجدد> 280μs ، باعث تنظیم مجدد اشتباه در هنگام قطع نمی شود ، از فرکانس پایین تر و MCU ارزان پشتیبانی می کند.
عملکرد PIN
| نه | نماد | شماره ی PIN | شرح وظايف |
| 1 | NC | NC | PIN معلق شده |
| 2 | VDD | عرضه برق LED | منبع برق LED، متصل به +12V |
| 3 | DO | خروجی داده |
کنترول سيگنال خروجي |
| 4 | DIN1 | داده-1 ورودی | کنترل داده ها - ورود سیگنال |
| 5 | GND | زمین | زمین، داده ها و قدرت زمین |
| 6 | DIN2 | داده-2 ورودی | کنترل اطلاعات-2، ورودی سیگنال |
حداکثر قدرت مطلق (TA=25°C، VSS=0V، مگر اینکه مشخص شود)
| پارامتر | نماد | رتبه بندی | واحد |
| ولتاژ برق | VDD | +9.5 ~ +135 | V |
| مصرف برق | P | 0.1~0.18 | W |
| ولتاژ ورودی منطقی | VI | -0.3 تا 57 | V |
| دمای کار | بالا | -40+65 | °C |
| دمای ذخیره سازی | Tstg | -40~+85 | °C |
ویژگی های LED
| پارامتر | نماد | رنگ | جریان خاموش<2mA | حالت تست | |||
| DC=12V | |||||||
| مینی | نوع | مکس | واحد | جریان کار | |||
| روشنایی | IV | قرمز | 200 | 310 | 400 | MCD | 12mA |
| سبز | 600 | 800 | 1000 | ||||
| آبی | 150 | 190 | 300 | ||||
| طول موج | λd | قرمز | 620 | 623 | 630 | nm | 12mA |
| سبز | 510 | 520 | 520 | ||||
| آبی | 465 | 471 | 475 | ||||
